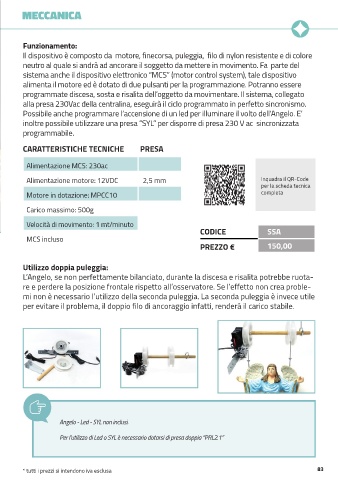

Page 85 - Catalogo Frisa Presepi 2024

MECCANICA

SALI SCENDI ANGELO Funzionamento:

Il dispositivo è composto da motore, finecorsa, puleggia, filo di nylon resistente e di colore
neutro al quale si andrà ad ancorare il soggetto da mettere in movimento. Fa parte del
Dispositiv o elettr omec canic o per sistema anche il dispositivo elettronico “MCS” (motor control system), tale dispositivo
Dispositivo elettromeccanico per
ene quali:
la realizzazione di scene quali: . alimenta il motore ed è dotato di due pulsanti per la programmazione. Potranno essere
la r
ealizzazione di sc
Annunciazione a Maria, programmate discesa, sosta e risalita dell’oggetto da movimentare. Il sistema, collegato
Annunciazione a Maria,
alla presa 230Vac della centralina, eseguirà il ciclo programmato in perfetto sincronismo.
Annunciazione ai pastori,
Annunciazione ai pastori, Possibile anche programmare l’accensione di un led per illuminare il volto dell’Angelo. E’
esa
sogno di Giuseppe, disc
sogno di Giuseppe, discesa inoltre possibile utilizzare una presa “SYL” per disporre di presa 230 V ac sincronizzata
sulla grotta. programmabile.
sulla gr
otta.
CARATTERISTICHE TECNICHE PRESA
Alimentazione MCS: 230ac
Alimentazione motore: 12VDC 2,5 mm Inquadra il QR-Code
per la scheda tecnica
Motore in dotazione: MPCC10 completa
Carico massimo: 500g
Velocità di movimento: 1 mt/minuto
CODICE SSA
MCS incluso
• Motor Control System incluso PREZZO € 150,00
• Motoriduttore con cavetto di alimentazione Utilizzo doppia puleggia:
• Supporto meccanico con squadrette di fissaggio L’Angelo, se non perfettamente bilanciato, durante la discesa e risalita potrebbe ruota-
• Fine corsa ancorato e collegato re e perdere la posizione frontale rispetto all’osservatore. Se l’effetto non crea proble-
• Pronto per l’utilizzo mi non è necessario l’utilizzo della seconda puleggia. La seconda puleggia è invece utile
per evitare il problema, il doppio filo di ancoraggio infatti, renderà il carico stabile.
Tutto il necessario per la messa in scena della salita e discesa angelo.
Sistema composto da una parte meccanica gestita dal dispositivo elettronico “mo-
tor control system” “MCS”. Studiato in particolare per le esigenze di quanti vogliono
realizzare la discesa e risalita dell’Angelo nell’annunciazione a Maria , nell’ annunciazio-
ne ai pastori , nel sogno di San Giuseppe, nella discesa sulla grotta della Natività e in
qualsiasi altro contesto in cui si abbiano esigenze di questo tipo.
Nelle scenografie pasquali: discesa del corpo di Gesù dalla croce, ascensione al cielo.

Angelo - Led - SYL non inclusi.
Per l’utilizzo di Led o SYL è necessario dotarsi di presa doppia “PRL2.1”

* tutti i prezzi si intendono iva esclusa 83
