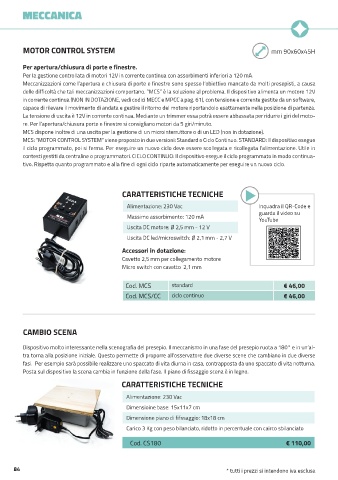

Page 86 - Catalogo Frisa Presepi 2024

MECCANICA

MOTOR CONTROL SYSTEM mm 90x60x45H

Per apertura/chiusura di porte e finestre.
Per la gestione controllata di motori 12V in corrente continua con assorbimenti inferiori a 120 mA.
Meccanizzazioni come l’apertura e chiusura di porte e finestre sono spesso l’obiettivo mancato da molti presepisti, a causa
delle difficoltà che tali meccanizzazioni comportano. “MCS” è la soluzione al problema. Il dispositivo alimenta un motore 12V
in corrente continua (NON IN DOTAZIONE, vedi codici MECC e MPCC a pag. 61), con tensione e corrente gestite da un software,
capace di rilevare il movimento di andata e gestire il ritorno del motore riportandolo esattamente nella posizione di partenza.
La tensione di uscita è 12V in corrente continua. Mediante un trimmer essa potrà essere abbassata per ridurre i giri del moto-
re. Per l’apertura/chiusura porte e finestre si consigliano motori da 5 giri/minuto.
MCS dispone inoltre di una uscita per la gestione di un microinterruttore o di un LED (non in dotazione).
MCS: “MOTOR CONTROL SYSTEM” viene proposto in due versioni: Standard e Ciclo Continuo. STANDARD: Il dispositivo esegue
il ciclo programmato, poi si ferma. Per eseguire un nuovo ciclo deve essere scollegata e ricollegata l’alimentazione. Utile in
contesti gestiti da centraline o programmatori. CICLO CONTINUO: Il dispositivo esegue il ciclo programmato in modo continua-
tivo. Rispetta quanto programmato e alla fine di ogni ciclo riparte automaticamente per eseguire un nuovo ciclo.

CARATTERISTICHE TECNICHE
Alimentazione: 230 Vac Inquadra il QR-Code e
guarda il video su
Massimo assorbimento: 120 mA YouTube
Uscita DC motore: Ø 2,5 mm - 12 V
Uscita DC led/microswitch: Ø 2,1 mm - 2,7 V
Accessori in dotazione:
Cavetto 2,5 mm per collegamento motore
Micro switch con cavetto 2,1 mm

Cod. MCS standard € 46,00
Cod. MCS/CC ciclo continuo € 46,00

CAMBIO SCENA

Dispositivo molto interessante nella scenografia del presepio. Il meccanismo in una fase del presepio ruota a 180° e in un’al-
tra torna alla posizione iniziale. Questo permette di proporre all’osservatore due diverse scene che cambiano in due diverse
fasi. Per esempio sarà possibile realizzare uno spaccato di vita diurna in casa, contrapposta da uno spaccato di vita notturna.
Posta sul dispositivo la scena cambia in funzione della fase. Il piano di fissaggio scena è in legno.
CARATTERISTICHE TECNICHE
Alimentazione: 230 Vac
Dimensioine base: 15x11x7 cm
Dimensione piano di fifssaggio: 18x18 cm
Carico 3 Kg con peso bilanciato, ridotto in percentuale con cairco sbilanciato
Cod. CS180 € 110,00

84 * tutti i prezzi si intendono iva esclusa
